2.RDSI

RDSI

¿QUÉ ES?

 Es la Red Digital de Servicios Integrados  . Al principio el sistema telefónico se componía de elementos analógicos, la voz se transportaba por las líneas como onda analógica. Luego aparecieron las centrales digitales que usaban ordenadores. A su vez, la comunicación entre centrales también pasa a ser digital, lo que mejora la calidad. La RDSI ya implementa la comunicación digital entre el abonado y su central.  Las lineas RDSI funcionan siempre en modo síncrono.

La conexión del PC a la red se hace con un adaptador RDSI * (la tarjeta RDSI*). A diferencia de una línea telefónica convencional, una línea RDSI necesita un pequeño aparato en el extremo que hay en casa del cliente, que en el argot telefónico se llama TR (terminador de red*).

Un acceso básico RDSI está formado por tres canales, de los cuales se utilizan dos. Este hecho permite tener el ordenador conectado a uno de los canales y recibir o hacer llamadas a la vez, de forma que se consigue más disponibilidad y se evita que el teléfono comunique cuando se utiliza el ordenador.

Ventajas de la RDSI:

- Velocidad.- Las líneas telefónicas que emplean señales analógicas entre central y usuario mediante módem esta alrededor de los 56Kbps. La RDSI ofrece múltiples canales digitales que pueden operar simultáneamente a través de la misma conexión telefónica entre central y usuario. Se puede alcanzar una velocidad de 128Kbps. El tiempo necesario para establecer una comunicación es cerca de la mitad del empleado con la analógica.

- Conexión de múltiples dispositivos.- Se puede combinar distintas fuentes de datos digitales y hacer que la información llegue al destino pues se puede controlar el ruido y las interferencias producidos al combinar las señales.

- Señalización.- La llamada se establece enviando un paquete de datos especial a través de un canal independiente de los canales para datos, estableciéndose la llamada en un par de segundos. Además informa al destinatario del tipo de conexión (voz o datos).

- Servicios.- Ofrece comunicaciones de voz, transmisión de datos informáticos, télex, fax, videoconferencia, conexión a Internet, etc.

Inconvenientes

1.

2. hay que dar la línea de alta en casa, lo que implica que Telefónica tiene que ir a vuestra casa a instalarla, igual que si se solicitara un nuevo teléfono.
3.

4. Tened en cuenta, no obstante, que Telefónica aún no dispone de esta tecnología en todo el territorio, así que es posible que, de momento, no podáis instalar un acceso RDSI en casa.
5.

6.  A pesar de la previsiones de Telefónica, la experiencia de estos años ha demostrado que alrededor de un 30% de las instalaciones presenta problemas que pueden retrasar el correcto funcionamiento de la línea todavía unos cuantos meses.
7.

8. Con una línea RDSI se pueden hacer y recibir llamadas telefónicas con toda normalidad, igual que con una RTB. La diferencia está en el hecho de que la RDSI ya incorpora, por el mismo precio, muchas de las prestaciones que la RTB factura aparte, como puede ser el desvío de llamadas, la llamada en espera, etc.
9.

10. El precio de las llamadas es el mismo en ambas redes, lo que cambia es la cuota mensual y el precio inicial de alta de la línea.
11.

12. La migración posterior a ADSL con RDSI es más difícil que con RTB

Posibles configuraciones en vuestro domicilio

Red RDSI para datos con adaptador a/b (para la voz, aprovecha la instalación antigua)
	Ventajas Cuando se trabaja en el Campus Virtual, el teléfono no comunica. Las propias de la RDSI para conectarse alCampus: velocidad de transmisión, fiabilidad y conexión. Única línea para telefonía y conexión al Campus. Aprovechamiento de los aparatos analógicos que ya tenéis. Es la configuración RDSI más económica.
	Inconvenientes La incomodidad de dar de alta una línea RDSI. Obliga a cambiar el número de teléfono. Si sólo se ocupa un canal, al recibir una llamada no da señal de comunicar. No aprovecha las ventajas que ofrece la RDSI en telefonía: llamada en espera, desvío... No siempre está disponible ya que depende de la central pública de Telefónica. La migración posterior a ADSL es más difícil.

Una RDSI para datos y una RTB para voz
	Ventajas Las propias de la RDSI para conectarse al Campus: velocidad de transmisión, fiabilidad y tiempo de establecimiento de la conexión. El teléfono no comunica cuando estamos conectados al Campus. Se mantiene el mismo número de teléfono.
	Inconvenientes La incomodidad de dar de alta una línea RDSI. El pago de una línea más. No aprovecha las ventajas que ofrece la RDSI en telefonía, llamada en espera, desvío... No siempre está disponible, depende de la central pública de Telefónica.

Una línea RDSI con bus pasivo, tanto para voz como para datos
	Ventajas El teléfono no comunica al trabajar con el Campus Virtual. Las propias de la RDSI para conectarse al Campus(velocidad de transmisión, fiabilidad y tiempo de establecimiento de conexión) y para la telefonía (línea en espera, desvío de llamada...). Única línea para telefonía y conexión al Campus.
	Inconvenientes La incomodidad de dar de alta una línea RDSI. Tener que cambiar el número de teléfono. No existen equipos RDSI de fax, ni teléfonos inalámbricos. No siempre está disponible, depende de la central pública de Telefónica. La migración posterior a ADSL es más difícil.

CUANDO SE QUE NECESITO DE UNA LINEA RDSI?

La utilización de la RDSI hay que considerarla cuando se tenga una o varias de las siguientes necesidades:

 Alta velocidad de conexión a redes Lan o Wan (Varias redes Lan) desde varios sitios remotos.

 Acceso a bajo costo a redes como Internet.

 Interoperatividad entre sistemas RDSI y no RDSI a través del dispositivo TA.

 Uso simultaneo de servicios de voz, datos, imagen, textos y otros.

 Conexiones no permanentes.

 Comunicaciones rápidas.

 Alternativas de alta velocidad para servicios de tipo análogo.

 Soportar servicios avanzados de comunicación, como es el caso de videoconferencia.

Con la RDSI se puede disfrutar de varias clases de servicios denominados:

Servicios Portadores: Ofrecen al usuario de RDSI una capacidad de transporte de información, sin importarle su contenido ni aplicación.

Teleservicios: Ofrece al usuario una capacidad de comunicación completamente definida en todos sus aspectos.

Servicios suplementarios: identificación de abonado llamante, número múltiple de abonado, etc.

A través de la RDSI es posible acceder a Videoconferencia y Videotelefonía , manteniendo contacto visual permanente con los interlocutores, o se puede implementar un sistema de vídeo vigilancia, proporcionando seguridad a los sitios de mayor interés.

“ RDSI en pocas palabras es: Confiabilidad, seguridad en el envío y  recepción de la información, velocidad, ahorro de tiempo y dinero, todo por medios digitales.”

CARACTERÍSTICAS DE RDSI

RDSI le permite la conexión de varios dispositivos sobre un solo medio de transmisión, pudiéndose utilizar simultáneamente dos (en el caso de acceso básico) o hasta 30(en el caso del acceso primario).

Dos características que distinguen a la RDSI de las redes telefónicas convencionales son:

Es un sistema completamente digital de extremo a extremo.

Tiene definidos Internacionalmente unos protocolos e interfaces, que permiten dispositivos RDSI (Videoteléfono, teléfonos digitales, etc) de una manera directa como dispositivos no RDSI como adaptador (fax, computador, teléfono análogo, etc) que pueden usar la misma conexión física y los mismos protocolos de señalización para el servicios requerido.

Es una red multiprotocolo lo que garantiza que en el momento que se requiera y sin mayores traumatismos se podrán generar los cambios que cada cliente específico requiera.

La principal característica de la RDSI es la capacidad de admitir un amplio rango de aplicación con voz y sin voz en la misma red. Un elemento clave en la integración de unos servicios en la RDSI es la oferta de un rango de servicios usando limitado de tipo de conexión y disposiciones de interfaz usuario-red multipropósito.

Una RDSI tendrá inteligencia con el fin de proporcionar características de servicio, funciones de mantenimiento y gestión de red.

Se debería usar una estructura de protocolos en capas para especificar un acceso de la RDSI. El acceso de un usuario a los recursos de RDSI, puede variar dependiendo del servicio solicitado.

ARQUITECTURA DE LOS PROTOCOLOS RDSI

Las recomendaciones RDSI incluyen, como es natural, los protocolos que definen la interacción entre los distintos usuarios RDSI y entre esto y la red. La siguiente figura muestra las capas de RDSI en relación con el modelo de referencia OSI



INTERFAZ RDSI EN LA UNI (UNIT NETWORK INTERFACE)

La capa 1, recogida en las recomendaciones I.430 e I.431 definen la interfaz física para los accesos básico y primario respectivamente. Debido a que los canales B y D se multiplexan sobre la misma interfaz física, este estándar se aplica a ambos tipos de canales.



En el nivel de enlace de datos:

Para el canal D, se define un nuevo estándar, LAP-D (Link-Access Protocol-D channel) para recoger los requisitos de RDSI. Toda transmisión en el canal D se realiza a través de tramas LAP-D que se intercambian entre el equipo del abonado y el conmutador RDSI.  Se soportan tres aplicaciones: señalización, conmutación de paquetes y telemedida. Para la señalización se ha definido en el protocolo I.451/Q.931, que se utiliza para establecer, mantener y terminar las conexiones en los canales B. Esto quiere decir que es un protocolo entre el usuario y la red. Por encima del nivel 3 pueden existir funciones de alto nivel asociadas con la señalización de control entre usuarios. El canal D se puede utilizar también para proporcionar al abonado servicios de conmutación de paquetes.

En este caso, en el nivel 3 se utiliza el protocolo X.25, que sirve para establecer circuitos virtuales con otros usuarios en el canal D y para intercambiar datos empaquetados; en consecuencia, en las tramas LAP-D se transmiten paquetes X.25.

 El canal B puede utilizarse para conmutación de circuitos, circuitos semipermanentes y conmutación de paquetes. En conmutación de circuitos se establecen circuitos en el canal B según se solicitan, utilizando el protocolo de control de llamada del canal D. Una vez que el circuito esta establecido se puede utilizar para la transmisión de datos entre usuarios.

Un circuito semipermanente es un circuito establecido en el canal B mediante procedimientos del plano de gestión. Igual que las conexiones por conmutación de circuitos, proporciona un camino transparente de transmisión de datos entre sistemas finales.

            Tanto en circuitos conmutados como en circuitos semipermanentes, las estaciones conectadas tienen la sensación de disponer de un enlace dúplex, pudiendo utilizar sus propios formatos, protocolos y sincronización de tramas. Por ello, desde el punto de vista RDSI, los niveles 2 al 7 en el plano de usuario no son visibles ni están especificados. Ahora bien, UIT-T ha desarrollado la Recomendación I.465/V.120, que proporciona una función de enlace común para ser utilizada por los usuarios de RDSI, si lo desean. Es la base de Frame Relay.

En el caso de conmutación de paquetes, se crea un circuito conmutado en el canal B entre el usuario y un nodo de conmutación de paquetes, utilizando el protocolo de control del canal D. Una vez se ha creado el circuito, el usuario puede emplear los niveles 2 y 3 de X.25 para establecer un circuito virtual con otro usuario e intercambiar datos empaquetados. Otra alternativa es utilizar el servicio Frame Relay; este servicio también puede emplearse sobre canales H.

Las características de este protocolo, dividido en 3 niveles de trabajo, se pueden resumir así:

Nivel 1:

Nivel físico. Se refiere a todas las condiciones eléctricas, físicas y funcionales de la interfaz: señales eléctricas características, configuración del cableado, tipo del conector, alimentación, entre otras. Para el acceso básico esta definido en la recomendación I.430 y para el acceso primario en la recomendación I.431.

Nivel 2:

Nivel de enlace. Conocido como el procedimiento de acceso al enlace en el canal D, LAPD. Transfiere la información entre el usuario y la red en forma de tramas de información. LAPD garantiza la integridad de la información, ya que transfiere la trama en forma segura y eficiente, sincroniza el enlace, realiza detección y corrección de errores, control de flujo, secuencia de trama, entre otras.

Nivel 3:

Control de llamada. Ofrece las funciones de control de llamada incluyendo establecimiento, liberación y procedimientos para servicios suplementarios. El nivel 2 y 3 conforman el protocolo del canal D.

Canales de transmisión:

- Canales tipo B.- Transmiten información a 64Kbps (datos de voz o datos informáticos)

- Canales tipo D.- Envían información de control, también se llaman canales de señalización. También pueden transportar datos cuando no se usan para control. Pueden trabajar a 16Kbps o 64Kbps según el tipo de servicio contratado.

- Canales tipo H.- Son combinaciones de varios canales B para transportar datos de usuario a velocidades mucho mayores. Se usan para información como audio de alta calidad o video. Varios tipos:

• Canales H0, trabajan a 384Kpbs (6 canales B)
• Canales H10, trabajan a 1472Kbps (23 canales B)
• Canales H11, trabajan a 1536Kbps (24 canales B)
• Canales H12, trabajan a 1920Kbps (30 canales B)

Tipos de servicio

El usuario puede contratar dos tipos de servicio:

- Acceso básico o BRI (Basic Rate Interface), se compone de dos canales B y un canal D de 16Kbps

- Acceso primario o PRI (Primary Rate Interface), se compone de 30 canales B y un canal D de 64Kbps, pudiendo estar los canales B agrupados como 5 canales H0 o un canal H12.

Agregación de canales: Con un acceso BRI se puede establecer dos conexiones a 64Kbps o una única a 128Kbps. En realidad una llamada a 128Kbps son dos llamadas diferentes a 64Kbps cada una, existiendo un protocolo por encima que hace que se vea como una sola, pero que cuesta el doble que otra de igual duración a 64Kbps.

Compatibilidad con modems analógicos:  Se introducen pasarelas en la red que convierten los bits procedentes de un canal B en una señal de módem y viceversa. Además los modems no llegan a la velocidad de 64Kbps de los canales B de RDSI, que no pueden configurarse a otra velocidad. Dentro se ocupan tramas de 80 bits de longitud, organizadas como bloques de 10 bits. Estas tramas transportan 48 bits de datos e información de control, enviándose además cada bit duplicado para aumentar la fiabilidad. El canal de baja velocidad se adapta a uno de alta en dos pasos: primero se convierte en uno intermedio de 8,16 o 43Kbps y luego se transforma en uno de 64Kbps, como los de RDSI.

DISPOSITIVOS

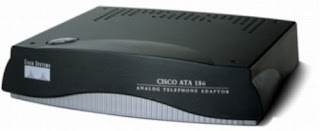

Cisco ATA 186 - VoIP phone adapter - Dispositivo de acceso RDSI (Ethernet, Alámbrico, TCP/IP HTTP DHCP RC4 MGCP, SCCP, SIP)

SOFTWARE

NOTICIA

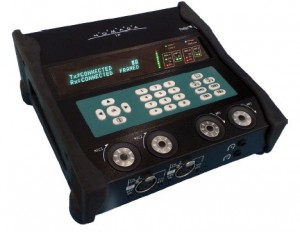

Prodys Nomada IP XL: audio codec para IP, 3G, RDSI y RTC

Prodys amplía su gama de audio codificadores con el nuevo Nomada IP XL, un equipo totalmente portátil que soporta IP, 3G, RDSI y RTC como interfaces de comunicación.

Nomada IP XL es el nuevo Audio Codificador portátil, full-duplex, dual (canales de programa y coordinación) de Prodys. Con su nuevo diseño más robusto y compacto, y con un panel de control más plano, evita que se dañen los elementos de control y lo hace más fácil de usar.

Nomada IP XL es un audio codec portátil con 4 entradas de micro/línea y 4 salidas de cascos que cuenta con toda la funcionalidad de un ProntoNet. Viene equipado con una mezclador interno que permite mezclar y enrutar todas las fuentes de entrada y canales de salida de forma independiente. Todos estos parámetros de configuración de audio, tanto de mezclado y enrutamiento como de niveles pueden ser configurados local o remotamente a través de su página web. Además, estos parámetros pueden ser almacenados en diferentes presets para hacer su uso más fácil a personal no cualificado.
El equipo que funciona sobre redes IP o RDSI ofrece plena conectividad TCP/IP standard sin requerir un tipo de red específico. Los protocolos que soporta son DNS, DHCP, RIP2, SNTP, SNMP, HTTP, IGMP, ICMP, SMTP, y SIP/SDP/RTP.
En cuanto a los parámetros avanzados de streaming el equipo presenta un buffer configurable que evita cortes de audio, pudiendo compensar hasta 10 segundos de jitter en la conexión IP, así como un algoritmo de ajuste automático de reloj (PLL), de forma que se sincroniza el reloj de transmisión del equipo remoto, para proporcionar un delay constante en las comunicación IP, y evitar así los cortes en la señal. El Nomada IP XL proporciona una herramienta de medición que permite obtener el bandwidth, retardo y jitter de la conexión IP entre dos ProntoNets. Esta información será usada para ajustar los parámetros de streaming configurables por el usuario, y así obtener la mejor calidad en la recepción del streaming de audio.
